Лебедка барабанная — чем она отличается от других

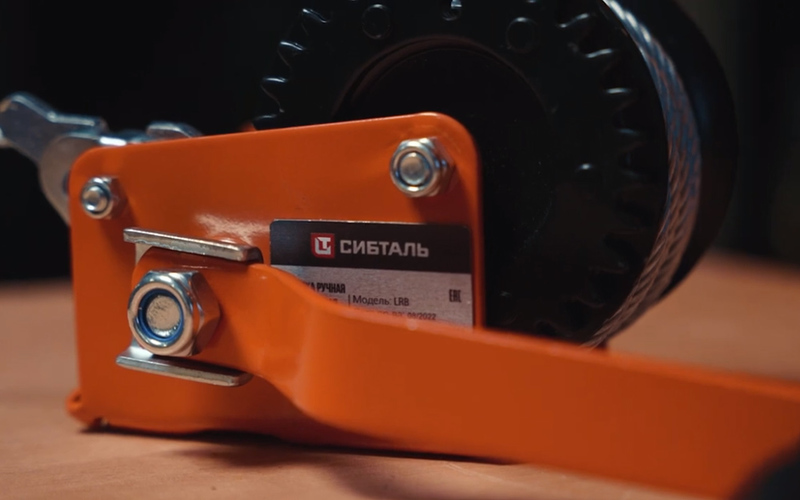

Ручная барабанная лебедка — это простой и эффективный инструмент для подъема груза. В качестве главной детали конструкции выступает — барабан, на который наматывается тканевая лента или стальной трос.

Барабан закрепляется в раме, наматывание троса или ленты выполняется, благодаря вращению рычага. Также в конструкции используется зубчатый механизм, храповый механизм и редуктор.

Корпус лебедки служит для надежного крепления инструмента к поверхности, что помогает более эффективному применению.

Основные характеристики барабанных лебедок
Выделяются две главных показателя:

Грузоподъемность: наиболее популярные лебедки грузоподъемностью от 0,5 до 1 тонны.
Емкость барабана популярных моделей составляет 10-20 метров.
Также в моделях может использоваться тканевая лента или стальной трос, модификации с лентой удобнее при наматывании на барабан. Вес такой лебедки меньше.

Особенности ручных барабанных лебедок
Как работает и где применяется ручная барабанная лебедка
Наиболее простые модели барабанных лебедок FD имеют храповый механизм, работающий на подъем и на спуск. Это компактная модель, использующая два режима работы при максимальной грузоподъемности в 1 тонну.

Более сложные модели BHW, при такой же максимальной грузоподъемности в 1 тонну, отличаются наличием автоматического стопорного механизма, которые не дают канату произвольно разматываться. В таких моделях рукоятка останавливается в тот момент и остается на том месте, где был остановлен процесс подъема или опускания груза.

Более мощные модели JHW с грузоподъемностью до 3 тонн и длиной каната до 40 метров. Отличается наличием отдельного храпового механизма, который позволяет поднимать и опускать груз маятниковыми движениями. Это может быть актуально при использовании лебедки в ограниченном пространстве.

Существуют модели HWG, которые не комплектуются канатом. Он докупается отдельно в зависимости от потребностей. Емкость барабана при этом может быть до 25 метров.

Особой простотой и надежностью отличаются ручные барабанные лебедки HWV, использующие червячный механизм передачи вращения с рычага на барабан.

Модель не оборудована дополнительными стопорами или тормозами, а ручка вращения сохраняет свое положение при остановке. Такая модель считается среди специалистов практически не убиваемой из-за отсутствия деталей, способных выйти из строя. Грузоподъемность модели 0,250 — 1 тонны, емкость барабана до 35 метров.

Особенности ленточных и канатных лебедок


Как работает и где применяется ручная барабанная лебедка
Ленточные лебедки
Преимущества:

тканевая лента значительно легче стального каната;
вероятность получения травмы от ленты ниже, чем от поврежденного каната;
возможность работы в условиях повышенной влажности, без получения дальнейших повреждений.
Недостатки:

повышенный износ и возможность разрыва при больших нагрузках;
непереносимость высоких температур.
Канатные лебедки
Как работает и где применяется ручная барабанная лебедка
Преимущества:

стальной канат прочный и долговечный, что продлевает время эксплуатации;
сохраняет рабочие свойства в жару или на морозе;
канат более устойчив к износу и истиранию;
Недостатки:

более тяжелый;
менее удобная укладка;
Правила выбора барабанной лебедки
Изучите паспорт на лебедку, которую вы планируете приобрести.

Если нет возможности ознакомиться с технической документацией используйте базовые моменты:

Лебедки с червячным механизмом простой и надежный инструмент, но не рекомендуется их эксплуатация в условиях повышенной загрязненности. Червячный механизм боится воздействия грязи. Шестеренчатые лебедки дешевле и продуктивнее, но в этих моделях трос подвергается большему износу.
Барабанные лебедки имеют определенные ограничения по емкости намотки троса, не стоит превышать заводские параметры.
Лебедка должна обеспечить не только максимальную грузоподъемность, но и создать тяговое усилие: вес, который она способна сдвинуть с места в начале работы.
Надежность и качество материала, из которого выполнена лебедка. При недостаточной прочности КПД лебедки снижается.
Применение ручных барабанных лебедок
Ручные лебедки — это широко распространенный инструмент. За счет своей компактности, возможности увеличить усилие человека в 2 и более раза.

Лебедки используют:

на судах, для перемещения грузов или поднятия якорей;
в автомастерских для перемещения транспорта, не способного перемещаться самостоятельно;
в сельском хозяйстве, для перемещения уборочной техники и собранного урожая;
на складах, для подъема и перемещения грузов;
широкая область применения барабанных лебедок и в домашнем хозяйстве.
