Система слоистой кладки: решение, не прощающее ошибок монтажа - Минеральная вата

Кирпичная слоистая кладка – одно из самых красивых фасадных решений, придающих дому респектабельный вид. Если установить эту конструкцию правильно, срок ее службы будет практически бесконечным. Однако монтаж такой системы очень трудоемок, а ошибки, допущенные в его процессе, почти не поддаются исправлению. О том, как грамотно выполнить эту работу, рассказывает Василий Аксенов, руководитель техподдержки направления «Минеральная изоляция» компании ТЕХНОНИКОЛЬ.
Система слоистой кладки состоит из трех слоев: внутренней несущей стены, которая обычно выполняется из кирпича или пеноблоков, утеплителя и наружной облицовочной стены из силикатного или клинкерного кирпича.
Монтаж системы слоистой кладки – очень трудоемкий процесс. Как и любые каменные работы, он требует аккуратности, внимательности и профессионализма. Проблем добавляет тот факт, что после завершения проверить качество конструкции и что-то исправить невозможно – система уже полностью закрыта от посторонних глаз. Так что, если выбор пал на слоистую кладку, нужно очень тщательно проводить работы или привлекать грамотных проверенных строителей и постоянно их контролировать.
Порядок монтажа

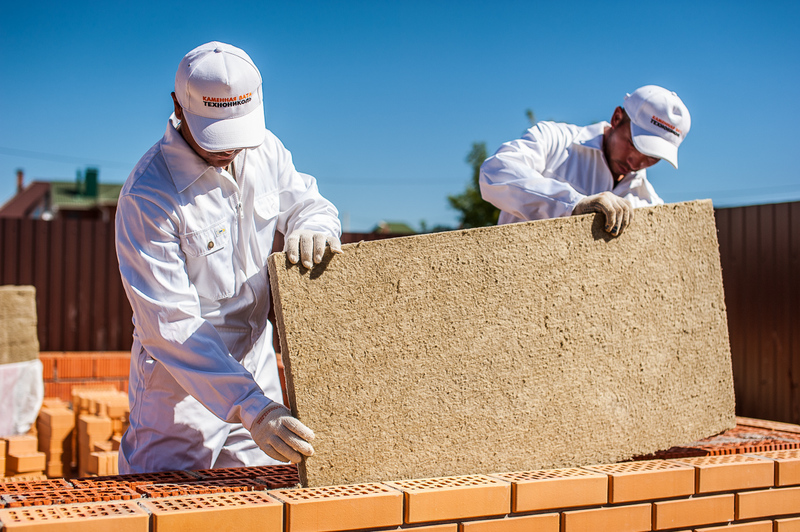

На начальном этапе необходимо установить на фундамент гидроизоляционную отсечку – она будет защищать стену от влаги снизу. Затем укладывают наружный слой кирпича на высоту 600 мм, вслед за ним – внутренний до того же уровня. Между ними располагают теплоизоляцию. Ее прижимают к несущей кладке так, чтобы между утеплителем и облицовкой остался вентиляционный зазор. Все части конструкции фиксируют специальными закладными деталями – гибкими связями. После этого процесс повторяется: последовательно возводятся внешняя и внутренняя стены с утеплителем между ними.
Чтобы при установке следующего уровня системы строительный раствор не попадал в вентзазор, в качестве ограничителей можно применять небольшие металлические прутки с сечением 10 на 20 мм. Их размещают по краю кирпичной стены, затем кладут и распределяют раствор, после чего прутки убирают. Другой вариант – использовать пластиковый ограничитель из набора «Каменщик». Его надевают на уже смонтированный ряд кирпичей, потом наносят раствор, снимают его излишки и передвигают конструкцию дальше.
Таким образом можно возвести неограниченное количество этажей. При этом на каждом последующем строительство стены начинается на плите перекрытия.
Выбор утеплителя
В качестве утеплителя в системе слоистой кладки рекомендуется использовать каменную вату – негорючий и экологически безопасный материал. Он обладает таким важным для этой конструкции свойством, как паропроницаемость. Стены, утепленные минеральной изоляцией, смогут «дышать»: влага, всегда присутствующая в помещениях, будет проходить через минвату, а затем покидать конструкцию через вентзазор и продухи.
Например, для теплоизоляции системы слоистой кладки подойдут плиты ТЕХНОБЛОК СТАНДАРТ. Их плотность составляет 45 кг/куб. м, этого достаточно, чтобы материал не давал усадку под действием собственного веса. А благодаря своей долговечности ТЕХНОБЛОК СТАНДАРТ при правильном монтаже сохраняет тепло- и звукозащитные свойства в течение всего срока эксплуатации здания.
Облегчить процесс подбора материалов можно с помощью комплексных фасадных систем, в которых предусмотрены все необходимые основные и вспомогательные компоненты. Например, использовать ТН-ФАСАД Стандарт, подходящую как для многоэтажных, так и для частных домов.
Установка гибких связей
Гибкие связи обеспечивают целостность всей конструкции, а также фиксируют утеплитель: с помощью шайбы каменная вата прижимается к внутренней стене, таким образом между теплоизоляцией и облицовочным слоем сохраняется воздушный зазор.
Гибкие связи закладывают в несущую стену на глубину 60-90 мм с шагом 600 мм по горизонтали и 500 мм по вертикали из расчета в среднем 4-5 штук на 1 кв. м.
Чаще всего гибкие связи сделаны из стеклопластика, базальтопластика или стальной арматуры. Однако в монтаже лучше использовать первые два варианта, так как сталь обладает высокой теплопроводностью и может стать мостиком холода.
Вентиляция
Систему слоистой кладки обязательно нужно обеспечить вентиляцией, чтобы воздух в ней постоянно циркулировал, а влага выводилась наружу. Для этого между утеплителем и внешним слоем кирпича предусматривают воздушный зазор, а в верхней и нижней части стены делают специальные отверстия – продухи. Ширина вентзазора составляет обычно 20-40 мм.
Чтобы создать продухи, вертикальные швы между кирпичами наружного слоя оставляют не заполненными раствором. Общая площадь этих отверстий обычно не превышает 75 кв. см на каждые 20 кв. м фасада, включая площадь окон. Продухи рекомендуют совмещать с цоколем и карнизами, а также располагать в пространствах над окнами и дверными проемами. Расстояние между продухами в лицевой кладке должно составлять около 3 м по высоте и 1 м по ширине.
Nota Bene
Слоистая кладка с утеплителем из каменной ваты прослужит не одно десятилетие. Но только при одном условии – правильном монтаже. При установке ТН-ФАСАД Стандарт крайне важно проводить его в строгом соответствии со спецификацией системы и только из тех материалов, которые в ней предусмотрены. Любая замена может привести к печальным последствиям. После завершения монтажа исправить что-то будет уже невозможно – вряд ли кто-то захочет разбирать стену дома целиком.
Среди других распространенных ошибок – неправильная установка теплоизоляции. Если каменная вата уложена неровно, возникают участки, не защищенные от холода. В этом месте стена начнет промерзать.
Если пренебречь гибкими связями с фиксацией утеплителя, то со временем он может сползти и оголить некоторые участки внутри стены. Кроме того, при отсутствии креплений минвата не будет прилегать к внутренней стене, а значит конструкция останется без вентзазора, начнет мокнуть и перестанет справляться с задачей теплозащиты.
Будьте внимательны и аккуратны при монтаже системы слоистой кладки, и тогда фасад сможет сохранять тепло в вашем доме и радовать приятным внешним видом в течение долгих лет!
