Одно из главных требований, которого следует придерживаться при монтаже проводки и проектировании схемы электроснабжения дома – соблюдение всех мер и стандартов безопасности, гарантирующих корректную работу всех электроприборов и системы освещения дома, защищенность электропроводки от повреждений.

Помимо монтажа электропроводки система электрики загородного дома включает в себя следующие элементы:
- Электрический щит, в который подключается внешняя линия электроснабжения), отвечающий за распределение электричества в доме. В зависимости от модификации, электрический щит может включать в себя различные элементы защиты, экстренного отключения или автоматики, счетчики. Электрический щит может как уже обладать встроенным устройством защитного отключения (УЗО), так и предполагать отдельную установку защитных устройств и автоматики.
- Система заземления. Любой частных дом, если в нем установлен хотя бы один мощный электроприбор, поражения током от которого достаточно для причинения вреда здоровью человека, нуждается в организации системы заземления, которая связывается с системой электрики дома.

ЭТАПЫ МОНТАЖА ЭЛЕКТРОПРОВОДКИ:
1. Монтаж электропроводки производится по заранее составленной схеме, определяющий оптимальный способ разводки проводки.
При составлении схемы электропроводки дома дополнительно следует произвести расчеты, в результате которых определяются необходимые параметры кабелей (например, сечение) и щитового оборудования.
При составлении схемы электропроводки лучше всего использовать план дома, на котором отмечаются предполагаемые точки подключения электроприборов, осветительного оборудования, места расположения розеток и выключателей. В зависимости от типа электроприборов или их назначения мы составляется план монтажа проводки, на котором визуально отображены линии, по которым впоследствии будет проложена электропроводка. Как правило, для мощных потребителей электроэнергии – электрических плит, электрокотлов или бойлеров предусматриваются отдельные линии электропроводки, а остальные элементы электросети дома группируются по типу (например, освещение или розеточные группы) или месту расположения (спальня, кухня и т.д.) в зависимости от нагрузки или оптимального способа разводки электропроводки по дому.

2. Заранее составленная схема позволяет осуществить закупку всего необходимого для монтажа – кабеля, распределительных коробок, щитового оборудования, розеток, выключателей, фурнитуры и крепежных элементов. По составленной схеме электропроводки наносится разметка под дальнейший монтаж.

3. Монтаж проводки в частном доме может быть произведен, в зависимости от материала стен дома двумя вариантами – открытым и закрытым методом.

При открытом монтаже проводка укладывается поверх стен, в специальных кабель-каналах или гофрах.
Для открытого монтажа проводки используются различные кабель-каналы (проходящие по стенам или полу), клипсы, зажимы или скобы. Главная особенность открытого монтажа проводки – размещение ее непосредственно на стенах, без дальнейшего скрытия чистовой отделкой. Такой монтаж выполняется проще и быстрее, чем аналогичный монтаж проводки закрытого типа, и позволяет оставить проводку свободной для визуального осмотра при эксплуатации. Однако открытый монтаж заметен в интерьере. Чтобы более лаконично вписать смонтированную открытым способом проводку в интерьер, мы обычно предлагаем монтаж проводки в кабель-каналах, стилизованных под дерево различных пород или монтаж проводки ретро-способом. Ретро-проводка закрепляется открытым способом без кабель-каналов, путем накручивания специально подготовленных проводов на фарфоровые крепления.

При закрытом монтаже проводка разводится внутри стен дома таким образом, чтобы ее можно было закрыть последующей чистовой отделкой.
Используя такой метод монтажа проводки следует строго соблюсти все существующие нормы безопасности, благодаря которым исключается риск случайного повреждения или воспламенения уложенной в стенах проводки при дальнейшей эксплуатации. Закрытый монтаж проводки сопровождается высверливанием или штроблением отверстий под проводку, распределительные коробки, подрозетники и выключатели. В выштробленные каналы с помощью специальных креплений укладывается проводка.

Вне зависимости от выбранного метода монтажа проводки электропроводка укладывается строго по горизонтали или вертикали, отклонения кабеля под углом недопустимы.

При монтаже необходимо исключить контакт укладываемой проводки с различными металлическими элементами конструкции дома, а при прохождении проводки вблизи нагревающихся труб отопления или горячего водоснабжения обеспечить их должной теплоизоляцией.

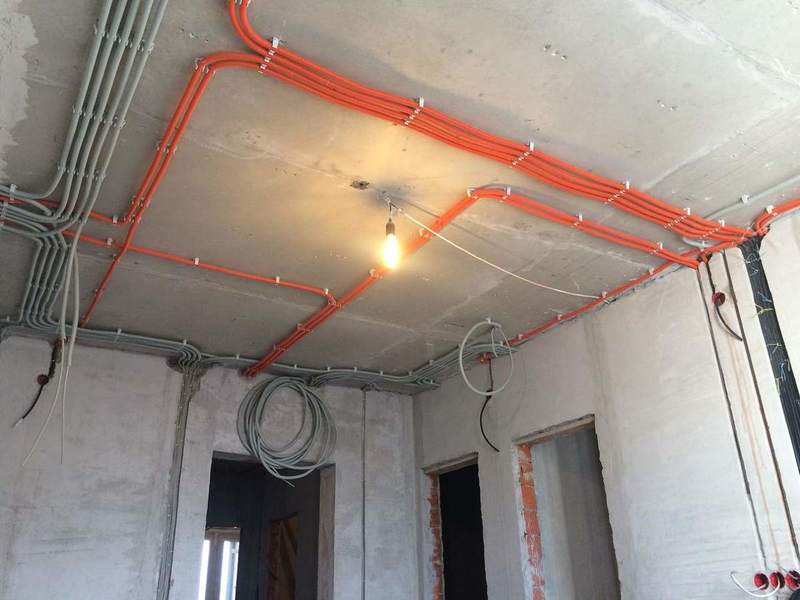

В зависимости от технических условий, Ваших пожеланий к дизайну помещений и норм монтаж проводки можно производить как по стенам, так по полу и потолку.
Места соединений проводки в обязательном порядке располагаются внутри специальных распределительных коробок (в соответствии с пунктом 2.1.21 ПУЭ), подбирающихся в зависимости от сечения кабеля.

4. После завершения работ по монтажу проводки производятся финальные работы по монтажу и настройке электрического щита, УЗО, автоматики.

5. Чтобы проверить качество монтажа проводки и всех элементов, рекомендуется выполнить черновой монтаж патронов и лампочек и осуществить тестирование щитового оборудования.
