Конструкция термоклеевого пистолета - Термоклеевые пистолеты

Термоклеевая технология подразумевает использование двух составляющих. Это непосредственно термоплавкий клей и инструмент (оборудование) для его нанесения. Последняя подразделяется на два вида - термоклеевые пистолеты и клеевые машины. В данной статье мы рассмотрим конструкцию термопистолета.

Термоклеевой пистолет предназначен для склеивания материалов с помощью термоплавкого клея. Конструктором данного устройства является британский инженер Гарри Грин, который изначально проектировал его только для строительных работ и операций по сборке мебели. В дальнейшем, с появлением новых видов термоклеев и расширением их технических характеристик, инструмент начал широко применяться и во многих других сферах. От рукоделия до электротехники, от липких лент до тяжелого машиностроения.


Мощность термопистолета

Термоклеевые пистолеты условно подразделяют на следующие категории соответственно их электрической мощности:
- маломощные - до 180 Вт;
- среднемощные - 180-300 Вт;
- высокомощные - более 300 Вт.

Большинство используемого инструмента запитывается от сети 220 В / 50 Гц. Но есть модели, которые в качестве источника питания используют аккумулятор 12/24 В, газ. Такой инструмент отличается мобильностью, но требует периодической зарядки (замены баллона) и не обеспечивают стабильность в прогреве клея. Львиная доля присутствующих на рынке термопистолетов работают от электричества. По адресу http://adtek.ru/catalog/termopistolety/ можно посмотреть термоклеевые пистолеты разных мощностей и функциональности.

Из чего состоит термоклеевой пистолет?

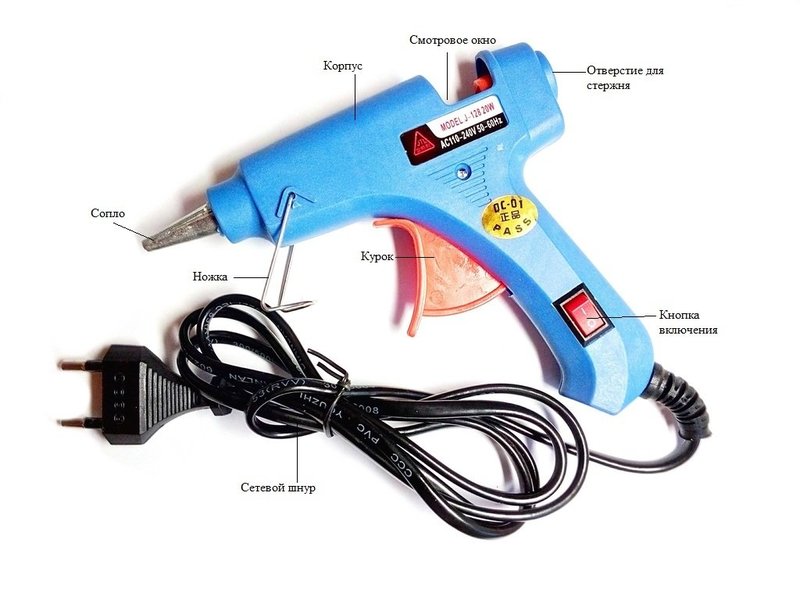

Конструкция термопистолета включает следующие основные элементы:
- Корпус
Корпус термопистолета чаще всего изготовлен из термоустойчивого, ударопрочного пластика. На нем закреплены все остальные детали. Внутри корпуса находится камера нагрева, в которой клей доводится до фазы расплава и поддерживается в таком состоянии.
- Смотровое окно
Через него можно контролировать расходование стержня и приступить к замене при его выработке. Также через смотровое окно можно видеть состояние механизма захвата стержня. У профессионального инструмента захват изготовлен из металла, что обеспечивает ему большую надежность и долговечность.
- Курок
Спусковой курок бывает в двух исполнениях - классический и параллельный. Классический курок жестко закреплен в одной точке и перемещается радиально, он более привычен. Параллельный курок удобен тем, что позволяет равномерно распределить нагрузку на четыре пальца. В качественном инструменте предусмотрена защита от поломки курка при попытке выдавливания твердого клея.
- Форсунка и сопло
Из форсунки через сопло жидкий клей выдавливается на поверхность. Обычно металлическая форсунка для защиты от ожога закрыта сверху силиконовым колпачком. Дополнительным преимуществом у более дорогих пистолетов является наличие внутри форсунки запирающего клапана, который предотвращает самопроизвольное вытекание жидкого клея. Стандартно для термопистолетов под стержни Ø11 мм диаметр сопла 3 мм, для стержней Ø7 мм - 1,5 мм. На профессиональном инструменте диаметр сопла и длину форсунки можно менять с помощью сменных насадок.
- Терморегулятор
С помощью регулятора температуры можно изменять температуру в камере нагрева, обычно в пределах 130℃-220℃. Это позволяет использовать разные марки клеев и регулировать вязкость в зависимости от поверхностей.
- Регулятор хода курка
С помощью такого приспособления у пользователя есть возможность дозировать подачу термоклея и исключить его перерасход.
- Кнопка включения
На периоды простоя с помощью такой кнопки термопистолет отключается, что позволяет снизить электропотребление и не допустить перегрева и нагарообразования в камере нагрева.
- Подставка
С помощью подставки пистолет устанавливается в правильном положении.

Термопистолеты различной конструкции и мощности можно приобрести в компании “Мебакс”, официального представителя термоклеев ADTEK (Малайзия) в России. В линейке фирмы как бытовой, так и профессиональный инструмент малой, средней и высокой мощности.
